首頁>>產品中心>>干式變壓器SCB11系列10kv級干式變壓器

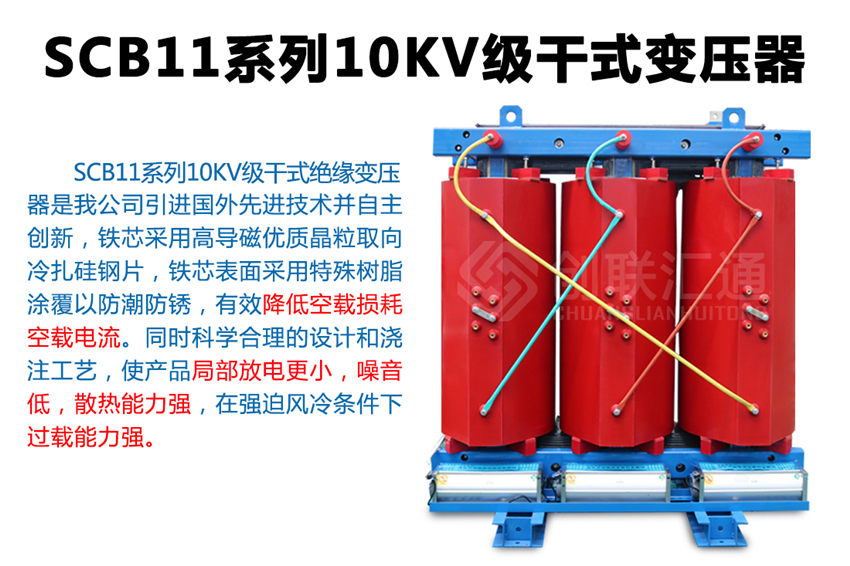

SCB11系列10kv級干式變壓器
分享到:

SCB11系列10kv級干式變壓器

【額定容量】:30-2500kva      【額定電壓】:10kv
【聯結組別編號】:Dyn11,Yyno
產品價格 ??
產品用途

    SC(B)11系列環氧樹脂澆注變壓器廣泛用于高層建筑、石油化工廠、發電廠、地鐵、車站、碼頭、醫院、學校、機場等人口集中重要場所。

全國24小時銷售熱線:13263317831




SCB11樹質絕緣干式變壓器是我公司引進外先進技術, 由于線圈被環氧樹脂包封,所以難燃,防火體積小,可直接安置在負荷中心。同時科學合理的設計和澆注工藝,電小,噪聲低,散熱能力強,在強迫風冷條件下可以在125%額定負載下長期運行,并配有智能溫控儀,具有故障報警,超溫報警,朝聞挑著,以及黑匣子功能,并通過RS485串口與計算機相連,可以集中監視和控制。


產品結構:

高壓繞組
高壓繞組用帶填料環氧樹脂真空澆注,局放量小,線圈電氣強度高,繞內外壁用玻璃纖維網絡格板增強,增加了線圈的機械強度,提高了產品抗突短路的能力,線圈永不開裂。

低壓繞組
低壓繞組采用箔式結構,解決了用線繞時軸向螺旋角問題,使安匝更s同時線圈采用軸向冷卻風道,增強了敗熱能力,繞組層間采用了DMD環氧預漫布,整體固化成形。

鐵芯
鐵芯造用進口優質冷軋硅鋼片,三階金斜接結構、芯柱果用F級無模禮、鐵芯表面采用環氧樹醒包封,降低了空載損耗,空載電流和鐵芯城央件和緊固件經持殊表面處理,使產品外觀質量有了進一步提高,

溫控系級和冷風系統
采用橫流頂吹式冷卻風機,該冷卻風機具有噪聲小,風壓高,外形美觀等特點,增強了變壓器的過載能來。溫度控制采用智能溫控儀,提高了變壓器運行可靠性。

產品特點:
1.安全,防火,無污染,可直接運行于負荷中心;
2.采用內先進生產技術,機械強度高,抗短路能力強,局部放電量小,熱穩定性好,可靠性高,使用壽命長;
3.低損耗,低噪音,節能效果明顯,免維護;
4.散熱性能好,過負載能力強,強迫風冷時可提高50%容量運行;
5.防潮性能好,適應高濕度和其他惡劣環境中運行;
6.體積小,重量輕,占地空間少,安裝費用低
。

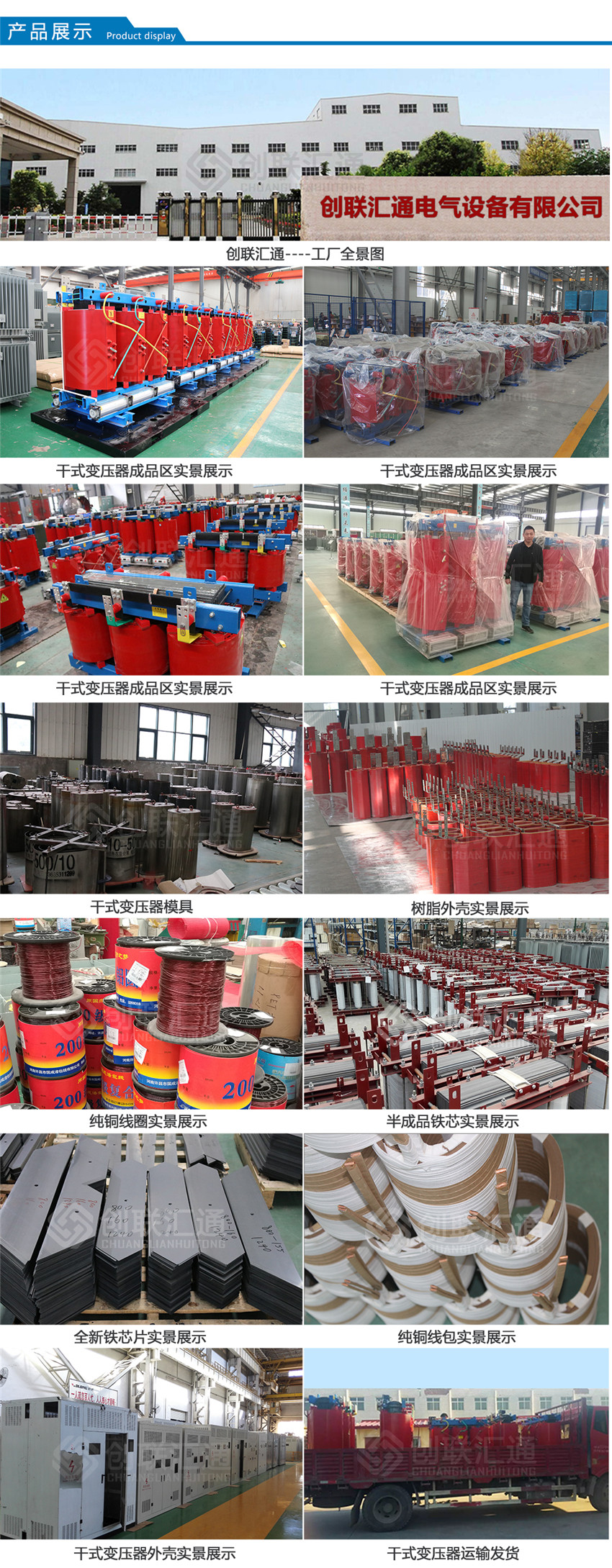

產品圖片


產品參數

變壓器型號

額定
容量(KVA)

聯結

標號

電壓組合(kV)

損耗(W)

空載
電流
(%)

短路
阻抗
(%)


分接
范圍



負

SCB11-30/10

30

Dyn11

Yyn0

10
6.3


6

±5%,±2×
2.5%

+3×2.5%
-1×2.5%

0.4

176

670

2.4

4.0

SCB11-50/10

50

243

896

2.0

SCB11-80/10

80

333

1311

2.0

SCB11-100/10

100

360

1492

1.9

SCB11-125/10

125

423

1758

1.7

SCB11-160/10

160

491

2023

1.7

SCB11-200/10

200

563

2403

1.5

SCB11-250/10

250

648

2622

1.5

SCB11-315/10

315

792

3297

1.3

SCB11-400/10

400

878

3791

1.3

SCB11-500/10

500

1044

4636

1.3

SCB11-630/10

630

1211

5577

1.1

SCB11-630/10

630

1117

5662

1.1

6.0

SCB11-800/10

800

1444

6607

1.1

SCB11-1000/10

1000

1593

7724

1.0

SCB11-1250/10

1250

1881

9206

1.0

SCB11-1600/10

1600

2205

11140

1.0

SCB11-2000/10

2000

2988

13730

0.9

SCB11-2500/10

2500

3600

16310

0.8

以上信息僅供參考,產品規格和參數等信息隨設計圖紙變更等因素而調整,恕不另行通知,請即時咨詢獲取。
